Thiết bị chưng cất tinh dầu KAG ra đời có thiết kế cấu tạo đặc biệt hơn thay thế nồi chưng cất tinh dầu thủ công truyền thống, phát triển sản xuất tinh dầu theo hướng chuyên nghiệp, công nghiệp hiện đại hơn.

1. Những bộ phận chính của thiết bị chưng cất tinh dầu

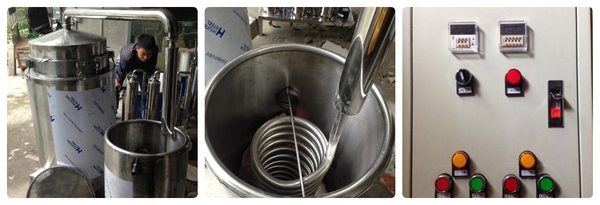

Cấu tạo nồi chưng cất tinh dầu, gồm 3 phần chính:

- Phần nồi nấu chưng cất (phía trái) là cấu tạo bằng inox 304 với 3 lớp: bảo ôn chống nóng và mất nhiệt, lớp chứa dầu truyền nhiệt và phía trong là hệ thống sọt chứa nguyên liệu cần chưng cất. Nắp nồi sẽ được thiết kế theo dạng hình chóp cao. Chân nồi cao và đáy xả dưới đáy nồi là nơi xả thoát các nguyên liệu.

- Phần bồn sinh hàn ngưng tụ (phía bên phải), bao gồm 1 bồn lạnh nơi làm lạnh và ngưng tụ tinh dầu đầu ra kèm theo hệ thống ruột gà được liên kết với nồi chưng cất thông qua ống dẫn hơi kín.

- Tủ điện điều khiển cho dòng điện 3 pha: tự động đóng ngắt thời gian và nhiệt độ lúc nấu vì đã được cài đặt tự động từ trước.

2. Một vài cấu tạo đặc biệt hơn của thiết bị chưng cất tinh dầu KAG

- Nắp nồi: Nắp nồi thiết kế đặc biệt hơn, cao hơn, dáng hình chóp, gồm 2 lớp bảo ôn dày chống nóng và mất nhiệt. Cấu tạo này giúp cho hơi thoát ra dễ dàng và nhanh chóng hơn.

Nắp nồi thiết bị chưng cất tinh dầu với thiết kế hình chóp

- Đáy nồi. Tương tự như chỗ xả bỗng của rượu thì đáy nồi của thiết bị chưng cất tinh dầu cũng có cấu tạo để xả nguyên liệu, bã và nước ra ngoài sau khi chưng cất. Đảm bảo cho thiết bị sạch sẽ cho những lần chưng cất sau hoặc chưng cất nguyên liệu khác.

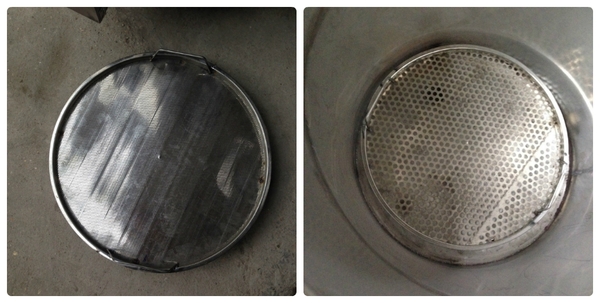

- Vỉ nồi hay còn gọi là sọt lưới chứa nguyên liệu. Thay vì thiết kế bằng vỉ ngang thì KAG sẽ thiết kế dạng sọt lưới để đựng được sức chứa nhiều hơn, kích thước lỗ của sọt sẽ được thiết kế phù hợp với từng loại nguyên liệu nhằm giữ nguyên liệu tránh để rơi xuống đáy nồi làm tắc ống dẫn hơi. Với một số nguyên liệu như sả, bưởi, lá cây, rễ cây,...sẽ được xử lý thô trước cắt nhỏ và làm dập bớt trước khi cho vào nồi chưng cất để tiết kiệm được nhiều diện tích nồi nhất.

- Ống phân phối hơi: lỗ phân phối hơi bố trí so le thành 2 hàng hướng về phía đáy nồi cất để cho hơi phân phối đều và lổ khỏi bị tắc do nguyên liệu rơi vào. Tổng tiết diện các lổ phân phối hơi bằng 2 lần tiết diện ống phân phối hơi, tiết diện của ống phân phối hơi lấy bằng tiết diện của ống dẫn hơi vào thiết bị và được xác định theo lượng hơi nước cần thiết dùng để chưng cất trong 1 giờ. Tốc độ hơi ở đây thường là 20m/s.

- Đặc biệt bồn sinh hàn ngưng tụ được thiết kế sao cho nguồn nước tuần hoàn ra vào liên tục, đảm bảo sinh hàn ngưng tụ tinh dầu.

Cấu tạo thiết bị chưng cất tinh dầu KAG có phần đặc biệt hơn nhằm phục vụ cho quá trình sản xuất tinh dầu công nghiệp hiện đại hơn và tận thu tối đa lượng tinh dầu nguyên chất.

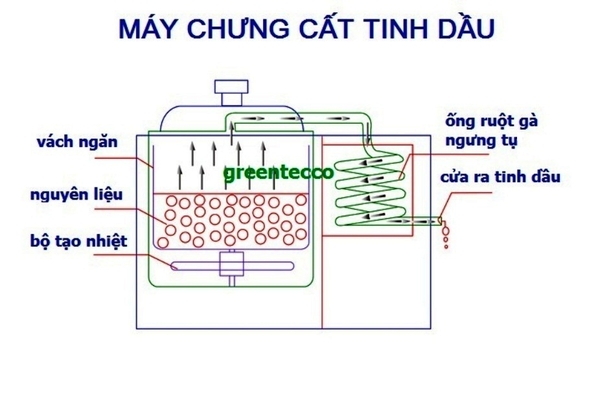

Sơ đồ hình ảnh bên trong thiết bị chưng cất tinh dầu.
